トレッドミルの活用でシンプルな動作解析システムを実現し、動物の歩行動作の客観的な把握を可能としました。

toplogo

動物用KinemaTracer デモムービー

以下の動画をご覧になってみて下さい。 当システムのイメージを感じて頂くことができます。

解析画面例
データ同士の比較
犬の歩行分析

シンプルな機器構成

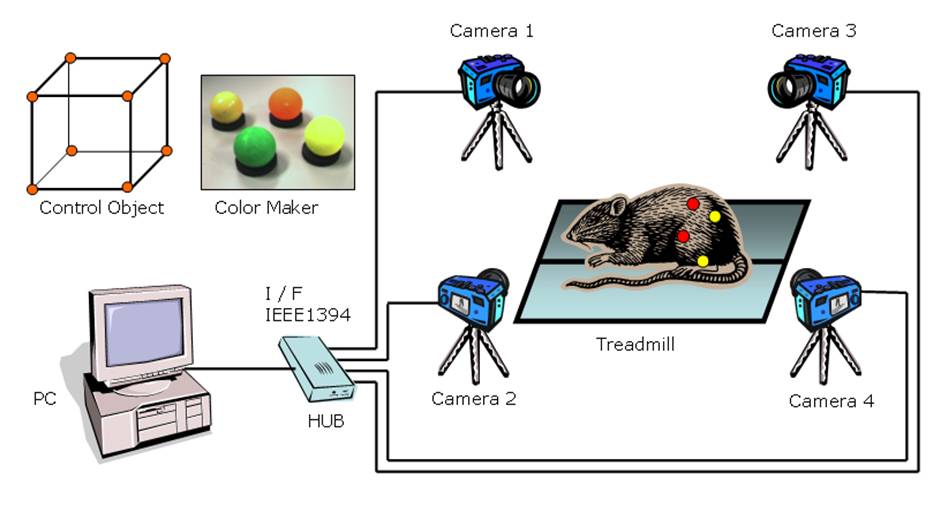

一台のPCに4台(または2台)のカメラを接続しただけのシンプルな構成です。

構成図

実際の収録環境(カメラと動物用トレッドミル)

様々な動物の歩行解析に対応

マーカーの色や大きさ等を工夫することで対応可能です。 以下に実例を示します。

ネコ マウス
cat
ラット イヌ
dog
rat

多彩な分析機能

以下に様々な分析機能をご紹介します。

解析画面例 複数データ比較機能
analysis

・上図のような様々な解析指標を一画面で同時に表示することができます

compare0

・ 個体間、あるいは同一個体内の差を見比べるために比較機能もございます。 ・ 最大4データまで同時比較可能です。

時系列グラフ 正規化グラフ

・ 関節角度やマーカー間距離などの情報を時系列のグラフにして表示することができます。 Ex. 左右 [股・膝・足] 関節角度と爪先高さ(Z値)


・ 接地・離地のタイミングで時系列波形を切り出し、正規化して加算平均を行います。これにより、複数の歩行周期から代表的なパターン・ばらつきを求める事が出来ます。

リサージュグラフ 歩行分析

・ 縦軸、横軸の項目を任意に設定し表示することが可能です。この機能を利用して、前額面・矢状面での軌跡表示や、左右の関節角度の入れ替りの対称性を見るグラフの表示が可能です。


・ 接地・離地のタイミングから遊脚期・立脚期、ステップ・ストライド長などの様々な歩行パラメータを算出可能です。左右のバランスも一目で見比べることができます。

サーキュラーフェーズプロット

・ 円周は1歩行周期を表しており、左足接地〜左足接地までの区間のどのタイミングで右足が接地していたのか、またそのバラつき度合いがどの程度か等を観察するのに参考になるプロットです。

カスタマイズ対応

ご要望に応じてカスタマイズも可能です。是非ご用命ください。

例:「足の裏解析」

動作環境

パソコン CPU:Core i5以上 メモリ:4GB以上 ハードディスク:動画データを記録するために大容量HDDが必要です。 グラフィックカード:OpenGL対応 その他:USBポート搭載機種(注1) IEEE1394 HUB、IEEE1394ケーブル
対応OS (注2) Windows7 32bit/64bit
(注1) ソフトのプロテクトキーを装着する為に必要です。 (注2) その他OSを使用したい場合は弊社までお問い合わせください。
KinemaTracer for Animal を研究にお使いいただいた実績を、 一部ご紹介させて頂きます。

発表年 機関名 著者 題名 内容
2016 広島国際大学 小澤淳也 Cyclooxygenase-2 inhibitor celecoxib attenuates joint contracture following immobilization in rat knees ラット、歩行解析
2015 山口大学 寒竹司 The efficacy ofneuromuscular electrical stimulation withalternating currents inthe kilohertz frequency tostimulate gait rhythm inrats followingspinal cord injury マウス、 動作解析
2015 京都大学 飯島弘貴 Subchondral plate porosity colocalizes with the point of mechanical load during ambulation in a rat knee model of post-traumatic osteoarthritis. ラット、 歩行解析
2015 京都大学 太治野純一 Discordance in Recovery Between Altered Locomotion and Muscle Atrophy Induced by Simulated Microgravity in Rats ラット、 歩行解析
2015 京都大学 太治野純一 Intermittent application of hypergravity by centrifugation attenuates disruption of rat gait induced by 2 weeks of simulated microgravity ラット、 歩行解析
2013 Wright State University Marisela A. Dallman Quantitative analysis of locomotor defects in neonatal mice lacking proprioceptive feedback 新生仔マウス、 動作解析
2012 山口大学 寒竹 司 Development of less invasive neuromuscular electrical stimulation model for motortherapy in rodents マウス、 動作解析
2011 大阪大学 上野 将紀 Kinematic analyses reveal impaired locomotion following injury of the motor cortex in mice マウス、 動作解析
2011 University of California Matthias D. Ziegler Further evidence of olfactory ensheathing glia facilitating axonal regeneration after a complete spinal cord transection ラット、 動作解析

お問い合わせ

ご質問・ご相談などお気軽にお問い合わせください。

キッセイコムテック株式会社
公共・医療ソリューション事業部
TEL: 0263-48-5551
製品名KinemaTracer for Animal
分類動物用CCDカメラタイプ
製品概要トレッドミルの活用でシンプルな動作解析システムを実現し、動物の歩行動作の客観的な把握を可能としました。
資料 カタログダウンロード 資料ダウンロード
