MQ16はワイヤレスタイプの携帯型筋電計です。心電計測も可能です。従来の計測機と比べはるかに小型で軽量なので、被験者への負担を大幅に軽減することができます。さらに、ワイヤレスでノイズに強いので従来よりもダイナミックな動作の計測が可能です。また、ビデオ画像やアナログ信号の同時収録も可能としております。
収録したデータは弊社解析プログラム、BIMUTASUBIMUTAS-VideoKinemaTracerで解析できます。
※MQ16は、MQ8の後継品です。MQ8の販売は終了いたしました。

1.主な特長

送信機とアクティブ電極のイメージ図

送信機 アクティブ電極

  • 送信機は小型で軽量。ベルトで腕や腰に固定することができます。
  • 電極付近で信号をデジタル化するので、信号にノイズが載りにくい構造です。
  • 小電力無線方式でワイヤレス測定を行います。
  • アクティブ電極方式を採用しているため、従来に比べ前処理に必要な時間が短縮されました。
  • サンプリング周波数は1Hz〜8kHzの範囲で収録可能です。
  • 1台につき、アナログ16ch(筋電or心電)、デジタル4ch、内蔵トリガ1chの収録が可能です。
  • 同時に2台まで扱えます。

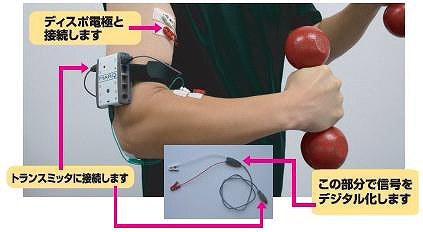

以下はMQ16で腕の筋電計測を行っている様子です。

筋電・ビデオ・アナログ信号の同時収録

  • MQ16からの筋電の他に、ビデオ・他の計測機器からのアナログ信号を
    同時に収録することができます。
  • カメラとPC間の接続はUSBケーブルのみとなります。
  • アナログ信号はA/Dコンバータでデジタル化して収録します。
筋電・ビデオ・アナログ信号同時収録イメージ図 筋電とビデオを同時収録

2.収録プログラム

収録には弊社ソフトVitalRecorder2を使用します。
VitalRecorder2は最大10時間の長時間連続収録ができます。最大2つの送信機を使用し、32ch計測まで増設が可能です。また、動画収録オプション追加で、筋電、アナログ信号、動画の同時収録が可能です。

以下の画像は、VitalRecorder2で収録を行っているところです。

詳細については「収録プログラム」のページをご覧ください。

3.解析

収録したデータは弊社解析プログラム、BIMUTASUBIMUTAS-VideoKinemaTracerで解析できます。 以下の画像はBIMUTAS-Videoで解析を行っているところです。



詳細については各プログラムのページをご覧ください。
 BIMUTASU
 BIMUTAS-Video
 KinemaTracer

特長

  • MQ16は筋電・心電計測がワイヤレスで行える、ポータブルタイプの計測機器です。
  • 1台につきアナログ16ch(EMGかECG)、デジタル4ch、内蔵トリガ1chの収録が可能です。
  • 収録したデータは弊社解析プログラム、BIMUTASU、BIMUTAS-Video、KineAnalyzerで解析できます。
  • 最大10時間の長時間連続収録が可能です。
  • 別途A/Dコンバータを使用することで、他の収録機器と同期収録が可能です。
  • アクティブ電極方式で採用しているため、従来に比べ前処理に必要な時間が短縮されました。
  • 電極付近で信号をデジタル化するため、信号にノイズが載りません。

MQ16筋電計 仕様

■送信機本体 ■送受信
入力チャネル(一台) アナログ: 16ch  通信方式 Bluetooth(登録済みモジュールを搭載)
デジタル : 4ch
内蔵トリガ信号 : 1ch
同時使用 最大2台 送信周波数 2.4GHz帯
分解能 16bit 電波到達距離 10m
サンプリング周波数 500Hz〜8kHz ※本製品は基礎医学研究用です
重さ 70g(バッテリーを含む)
サイズ 7.2×5.5×1.9
電源 充電式バッテリー
連続使用時間 10時間



必要に応じて下記アンプをご選択下さい。
MQ16(8ch)の場合は8本、MQ16の場合は16本の選択が可能です。

■アンプ部
  ■EMG ■ECG
電極数 2電極/チャネル 2電極/チャネル
装着可能電極 ディスポーサル電極 ディスポーサル電極
入力インピーダンス 1GΩ 1GΩ
高域フィルタ(HFF) 1000Hz(20dB/dec) 200Hz
時定数(TC) 16msec 2sec
帯域幅 10Hz〜1000Hz 0.08Hz〜200Hz
雑音(入力換算) 2.0μVRMS 0.8μVRMS
CMR 93dB以上 93dB以上
入力電圧 ±12.5mV ±12.5mV
※カスタマイズして変更可能です
※本製品は基礎医学研究用です

お客様の撮影条件に合わせて、システム構成、価格をご提案いたします。

お気軽に、弊社までお問合せ下さい。
